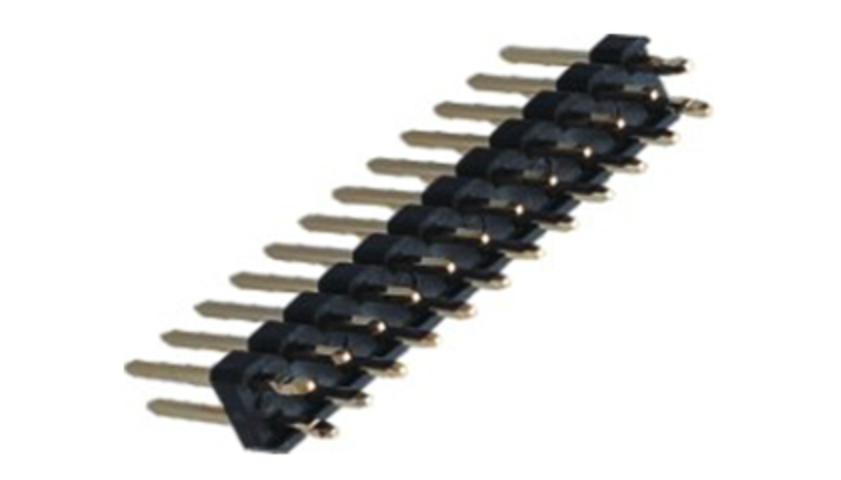

我們知道排針連接器主要由針頭和塑料組成。針頭間距和針頭排數有很大差異。排針連接器分為哪些類型呢？回峰帶您了解下。

排針間距可分為0.8排針、1.0排針，1.27排針，2.0排針和2.54排針。排針連接器的針排數可分為單排、雙排、三排和四排，因此在設計排針連接器另一部分塑料時需要注意一些事項。

排針連接器設計塑料的作用是固定插件，并在兩個插件之間保持絕緣。由于一些塑料原料的填充性能有限，連接器的塑料壁厚需要設計為0.2mm以下時，填充會比較困難，如果生產厚度面積越大，就越容易出現不飽?，F(xiàn)象。

排針連接器的絕緣阻抗和耐電壓性主要取決于排針之間塑料材料的厚度。如果排針之間沒有足夠的模具，針很可能導致產品斷路，這是產品的嚴重質量問題。因此，排針連接器之間的塑料壁厚應設計為0.25mm以上，并盡量減少薄壁段的長度。

一些排針?biāo)芰狭慵慕Y(jié)構設計也需要注意盡量減少不必要的滑塊使用，具體可以咨詢塑料模具工程師來評估結構的合理性。對于由于尺寸限制而經常出現在塑料零件兩側的薄壁（0.3mm以下）現象時，排針連接器生產廠家要想辦法加厚，否則在注塑和包裝中容易出現不飽?；驈?qiáng)度過低而損壞。

還有一點排針連接器的塑料尺寸，如何標注塑料尺寸和公差值，不是設計師或標注尺寸的人說了算，而是用什么要求(功能、工藝要求、工藝能力)來決定產品。

排針的塑料尺寸對于成品，一般是針與接觸點連接高度、卡高度、共面度，或部分客戶產品有特殊要求，要去控制塑料尺寸，生產控制更重要的尺寸，如針壓入深度等。同時，設計還應考慮組裝、電鍍、自動機生產等因素，以確保針排連接器產品的生產能夠正確對應客戶產品的電路板連接。
