在線對板連接器中，連接器的絕緣底座上有一個接線槽，用于定位預置導線。絕緣座的一側產生與外部連接器連接的接頭，接頭上有多個連接器。周圍有兩個接觸端子，每個接觸端子的一端都有一個焊接部分。焊接部分通過絕緣座連接到接線槽，并與預置導線連接。

其特點是多個接觸端子水平排列。U形狀，每個接觸端子的底部有一個遠程焊接部分位于電線接收槽的內表面，接觸端子也有一個向上和反向彎曲的連接器，并與周圍的接觸。焊接連接。采用這種結構設計，可以有效地降低連接器的高度。

系統和電子產品中的印刷電路板在接收/傳輸信號功率時需要連接到基板外部。在許多情況下，印刷電路板和基板之間存在一定的間距，應使用導線連接。遠程連接可以通過將導線焊接到基板上來實現。然而，出于功能考慮，板連接器通常采用多針線連接。

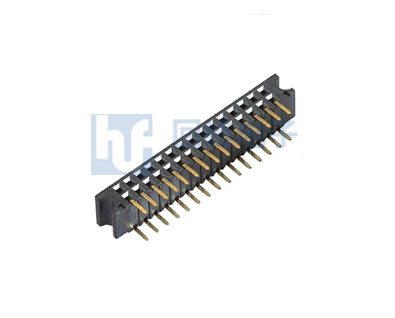

線對板連接器的結構非常簡單：將電極（接觸）放置在外殼（塑料外殼）中。有兩種接觸：棒或芯片“插頭”和“插座”。將插頭完全擠入插座并覆蓋“配對”。一般來說，插座連接電線，插頭連接基板，但根據用途可以相反。

一般使用電線和觸點的連接“壓接”技術實現，如壓接端子。您也可以使用它“壓焊”連接電線和接觸點。低電流連接采用壓焊技術，只需將絕緣線連接到接觸點即可實現完全連接。盡管這種方法更方便，但它可能會降低耐久性。上述兩種技術可避免焊接過程引起的過熱，保護連接不受損壞。此外，由于氣密連接區域不暴露在空氣中，因此可以保持連接穩定。
