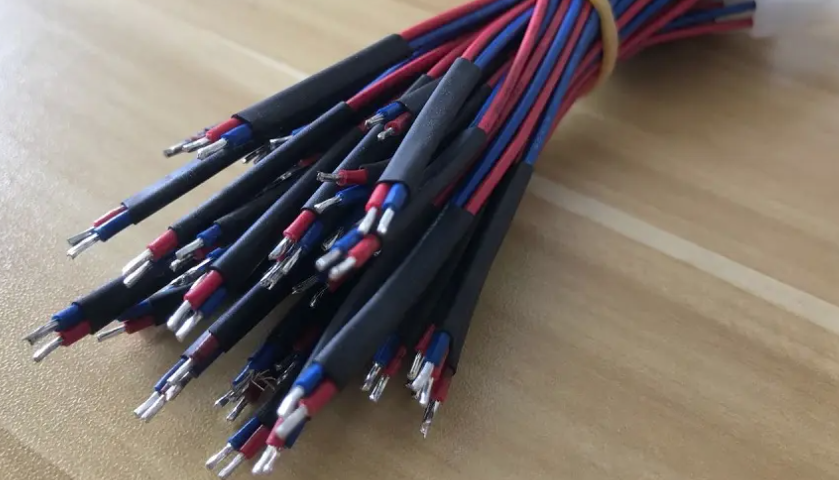

線束是電路中連接各種電氣設備的接線部件，由絕緣護套、接線端子、導線及絕緣包扎材料等組成。線束的組成：線束，為了方便安裝，維修，保證電氣設備能在更惡劣的條件下工作，將整車各電氣設備所用的不同規(guī)格，不同顏色的電線合理安排。

一、正常選用電線截面積和色標

車上用電設備按負載電流的大小選用所用電線截面積。長時間工作的用電設備可選用電線實際載流量的60%；短時間工作的用電設備可選用電線實際載流量的60%-100%。電線色標的選用。為了便于識別和修理，線束中的電線采用不同的顏色。

二、線束線路出現故障的主要原因

1、自然損壞。線束使用超過使用壽命，使電線老化，絕緣層破裂，機械強度大幅下降，導致電線間短路、斷路、接鐵等，導致線束燒壞。線束端子氧化，變形，導致接觸不良等，會導致電氣設備不能正常工作。

2、電氣設備的故障導致線束的損壞。當電氣設備出現過載、短路、搭鐵等故障時，都會導致線束損壞。

3、人為故障。在組裝或維護汽車零部件時，金屬物體會壓碎導線束，破壞導線束的絕緣層；線束位置不當；電氣設備的引線位置連接錯誤；當電路故障被修復時，線束和電線的隨機連接可能會導致電氣設備的異常工作，甚至燒壞線束。

三、檢測和判斷線束線路故障

線束燃燒故障的檢測和判斷線束燃燒突然發(fā)生，燃燒速度非?？?。在燃燒線路中，一般沒有保險裝置。線束燃燒的規(guī)律是：在電源系統的電路中，線束會在任何地方燃燒。在燃燒和完整部件的連接處，可以認為電線是鐵；如果線束燃燒到某一電氣設備的接線部分，則表示電氣設備故障。

四、更換線束總成

1、外觀檢查。新的線束型號應與原車型一致。電線接線端子與電線之間的連接是可靠的。您可以用手拉動它，以拉動是否每個插入器和導線松動并脫落。將新線束與原線束進行比較，例如線束的尺寸。電線接線端子等。

2、線束的安裝。每個電氣設備的插頭，插座必須與線束上的插座相對應。在每個連接導線與電氣設備連接后，應留出一定的余量，導線不應拉得太緊或太松。
