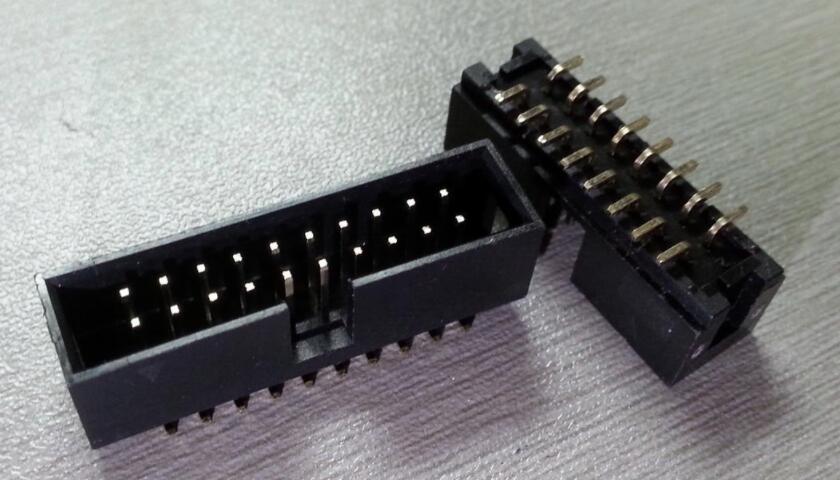

簡單的牛角通常是由方形塑料座和排列整齊的方形針組成。甘肅和牛角接頭的不同之處在于，簡單的牛角可以去掉兩邊的快照包。

簡易牛角型小型連接器通常按三種規格尺寸進行連接：1.27間隔，2.0間隔，2.54間隔。四重奏中配針的直徑隨間隔使用而發生相應的變化。PCB底板與PCB板之間的接觸可以設計成SMT補片或DIP內嵌180度。

簡易牛角連接器的結構和功能是什么？

這種塑料插座一般是由方形的塑料插座和方形的針組成。連接線與簡易牛角接頭的不同之處在于，簡易牛角可以移除快照包。

小型連接器通常有3種規格規格：1.27間隔、2.0間隔和2.54間隔。四重奏中配針的直徑隨間隔使用而發生相應的變化。PCB底板與PCB板之間的接觸可以設計成SMT補片(比如圖片)或DIP內嵌180度。

動作：將簡易牛角焊到PCB板上，接上相應規格的IDC線纜，再按其它電路配置，連接電路。常用于傳送控制信號和弱電流。

簡易牛角連接器的技術特征

用固定在底殼上的PCB板和PCB板兩側的側蓋作為簡易牛角與指示燈的分片連接端。在PCB線路板上安裝帶有多個可插拔端子排的端子排針孔，端子排經片斷和端子排針孔與PCB線路板形成電氣連接。

將簡易牛角安裝在PCB電路板上，將接線端子排的每一個外部電源連接都刻在PCB電路板上的電路中，簡易牛角連接器上的每一個控制信號的輸入與輸出端形成一對一的對應連接。PCB線路板上安裝在右角連接器和接線端子排之間的LED。

將簡易牛角和指示燈整合成導線端子，其特點是：每接線端子排上的每一個接線端子以及牛角接頭上的每一個控制信號輸入輸出將發光二極管平行地連接到組成電連接的電路。

一個LED的電流輸入連接貼片電阻，每個貼片電阻的一端共享一個24V的公共連接線端子。一24V導線端子和0V導線端子組成電路，包括兩個二極管、一個貼片電阻、一個LED、一個發光二極管、一個發光二極管。

將簡易牛角和指示燈整合在一起的彈射電纜端子，其特點是，底部殼體呈U形，下殼體兩側內部設有卡板插槽，在PCB板兩側插入卡槽。側蓋連接固定于底殼兩端，所述PCB板限定固定于底殼。

權利要求1指出，將簡易牛角和指示燈整合起來的接線端，其特點是，在該底面的兩端具有對稱的軌道捕獲。
