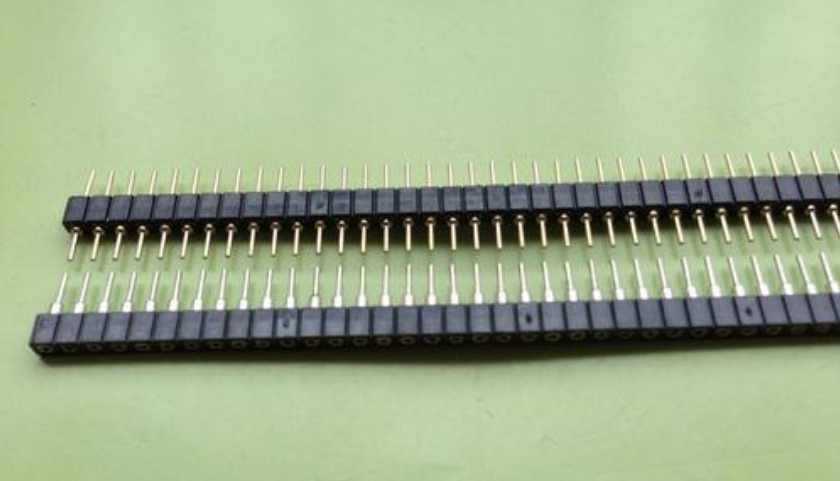

排針連接器是一種連接器，廣泛應用于電子、電器和儀器的印刷電路板中。它的作用是充當被阻斷電路或隔離電路之間的橋梁，承擔電流或信號傳輸?shù)娜蝿?wù)。通常與排母配合使用，形成板對板連接；或者與電子線束端子配合形成板對線連接；它也可以獨立用于板對板連接。

由于不同產品要求的規格不一樣，所以排針連接器的種類很多，按照電子行業引腳連接器的標準進行分類。

按間距大致可分為5類:2.54mm、2.00mm、1.27mm、1.00mm、0.8mm，按排數有單排針、雙排針、三排針等；按照包裝規則，有SMT(橫貼/豎貼)、DIP(直插/彎插)等等；按照安裝方式，180用s表示，90用w表示，SMT用T表示……

行數：單排，雙排，三排，四排，最多四排。

針數：02-80。

引腳：直腳、彎腳、SMT針的大小。

尺寸：外形尺寸、長度、寬度、厚度、行距。

間距：0.8、1.0、1.27、2.0、2.54。

材料：指接觸材料和表面處理、絕緣材料。

包裝：泡殼包裝，袋裝，散裝。

材質：引腳材質:黃銅或磷青銅；絕緣體材料:塑料UL94V-0。

表面處理：鍍金0.8u，鍍錫，鍍鎳。

加工工藝：排針連接器的加工工藝主要包括:先按要求用黃銅(或磷青銅)加工針，先按要求鍍鎳再鍍金，再用模具加工絕緣子，最后在特殊設備上按尺寸要求將針插入絕緣子。影響排針連接器價格的因素很多，最大的是鍍金，針長等等。

矩形插針截面為0.8×1.6mm，負載電流為7.5A，插孔至少有兩個獨立的彈片和四個接觸點，插孔結構可以防止誤插。254/I系列方形引腳截面為0.64×0.64mm..以上兩個引腳設計有鈍角，可應用于高頻技術領域。針孔的接觸部分鍍金，耐腐蝕，接觸電阻低，可靠性高。
